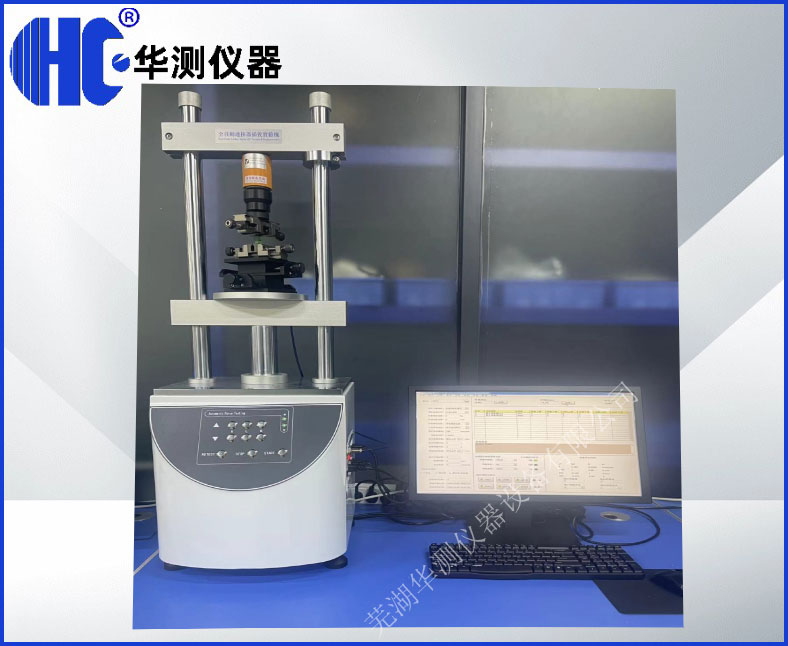

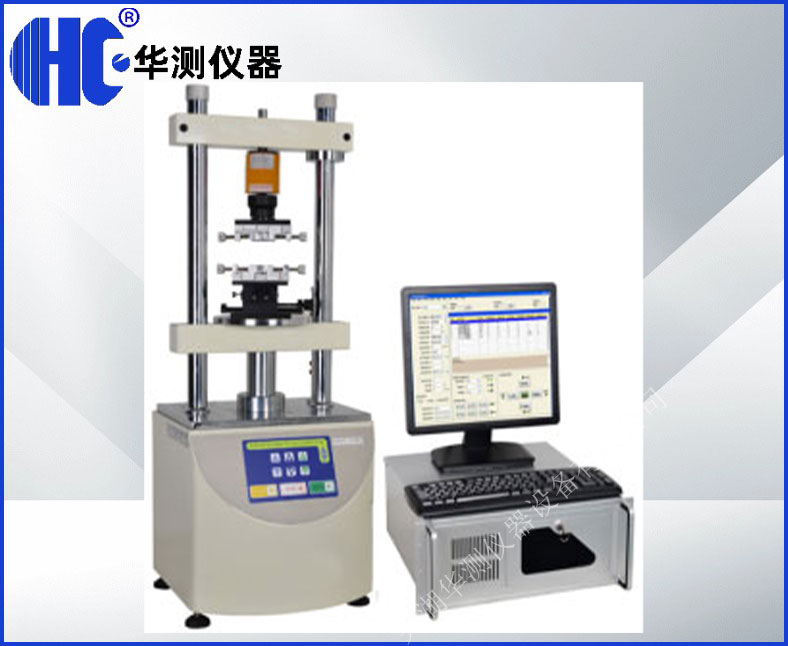

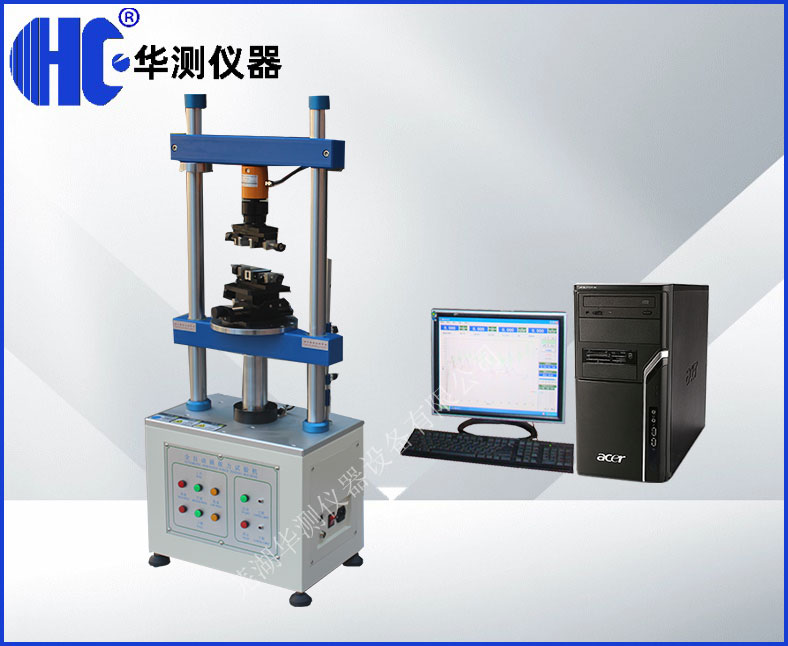

一.产品说明：

本机器适用于各种连接器等产品之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验， Windows中文视窗软体画面设定。且所有资料皆可储存试验条件，插拔行程曲线图，寿命曲线图，检查报表等等）。
    同时，解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

二.主要规格参数：

• 最大荷重：20kg(2.5.10.20.50单价相同，任选其一)

• 荷重最小读值：0.01gf

• 测试单位可选择：N，gf，kgf，Ibf

• 测试速度：0-300mm/min

• 最大测试行程：0-150mm

• X、Y轴移动范围：0-75mm

• 传动机构：滚珠丝杆

• 最小微调距：0.01mm

• 驱动电机：高精度电机

• 外观尺寸（W*D*H）：360*260*940mm

• 机台重量：76kg

三.主要功能及特点：

※ 测试条件皆可由电脑设定，并可储存。由下拉式选单勾选设定、或直接输入数据。

       （含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、

         行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）；

※ 可列印及储存图形（插拔位移曲线图，荷重衰减寿命曲线图，检查报表）；

※ 荷重元超负载保护及软件保护双重保护功能；

※ 可输入测试上下限值，超出规格机器自动停止；

※ 荷重单位显示N、lb、gf、kgf可自由切换；

※ 测试完可导出荷重衰减的寿命曲线图：

※ 测试资料储存于硬盘（每一笔资料皆可储存，不限次数）；

※ 检验报表抬头内容可随时修改（中英文皆可）；

※ 曲线图报表，文字报表可由客户指定抬头及LOGO；

※ 检验报表可转档至.WORD、EXCEL 和PDF做编辑；

四.主要拓展项目：

• 可做压缩，拉伸破坏试验；

• USB插拔寿命曲线分析的测试；

• 连接器插拔寿命衰减曲线分析的测试；

• 连接器整排插拔测试、单PIN保持力测试；

• 连接器单孔插拔试验、连接器Normal Force测试；

• 连接器产品的插入力与位移量、及拔出力与位移量测试；

• 1310PR试验设备有的超大屏幕的液晶显示器，从中可以直观的看见测试荷重-位移的曲线变化。

• 1310PR试验设备夹具可以执行很多的常规的连接器整排插拔测试、单PIN保持力测试、连接器产品的插入力与位移量、及拔出力与位移量测试、连接器单孔插拔试验、连接器Normal Force测试、一般压缩，拉伸破坏试验等测试任务。
