产品规格

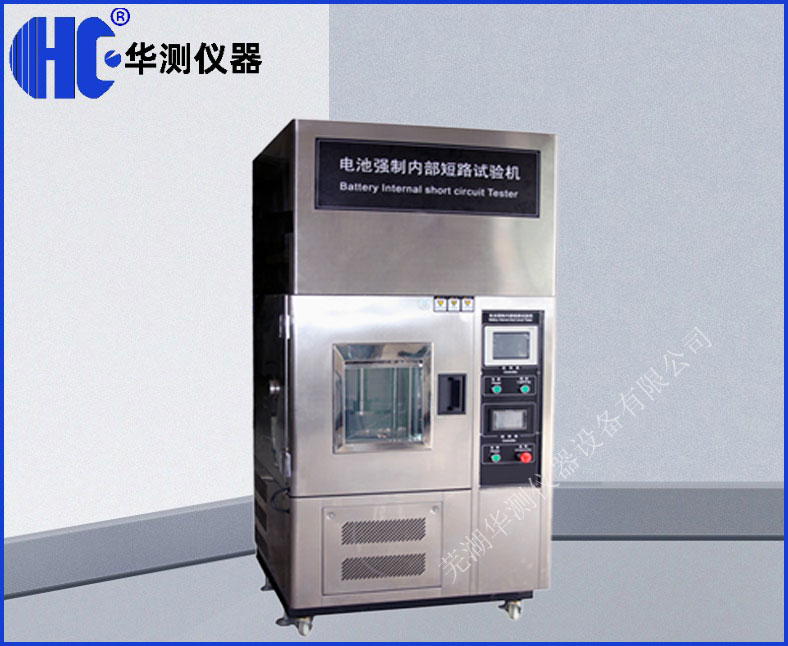

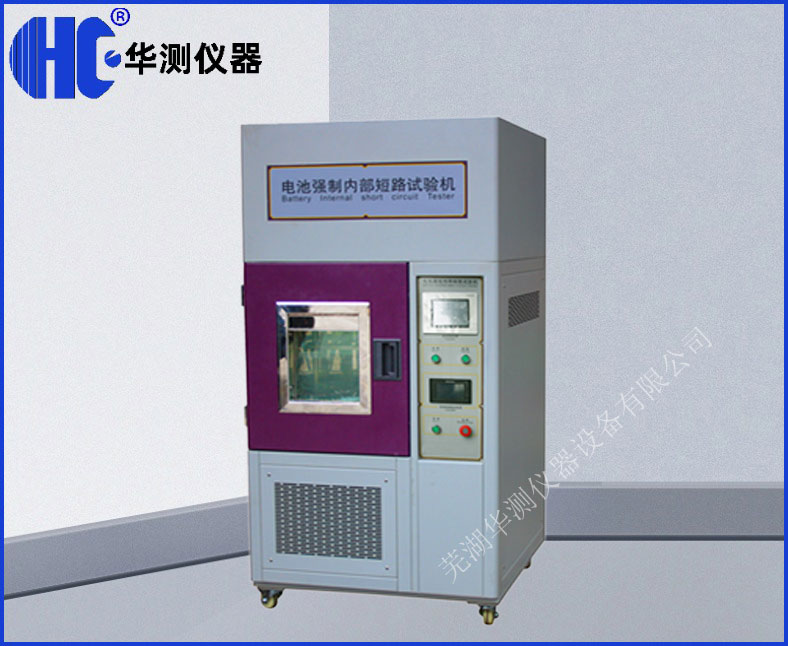

一、产品名称：电池短路试验机

二、产品型号:HC-944

三、产品概述:本机依据最新IEC62133最新要求，模拟电池在一定环境温度条件下进行强制内部短路测试或在常温条件下进行挤压测试。本机采用PLC触摸屏菜单式操作，电压采集数据频率可达100次/秒，同时通过PLC编程设定试验压力，时间，电池电压，电池形变等。

四、依据标准：IEC62133-2012《含碱性或非酸性电解液的蓄电池及蓄电池组的安全要求》

五、主要技术参数

5.1.温控箱主要技术参数：

5.1.01.温度范围：0℃~100℃；

5.1.02.解析精度：±0.1℃；

5.1.03.温度波动度：±0.5℃；

5.1.04.温度均匀度：±1.5℃；

5.1.04.极限低温：0℃；

5.1.06.升温速率：平均3℃/min（从0℃升到100℃、非线性空载，平均升温）；

5.1.07.降温速度：平均1℃/min（从100℃降到0℃、非线性空载，平均降温）；

5.1.08.内箱尺寸：W400mm*H500mm*D400mm；

5.1.09.内箱材质：304不锈钢板，底部补强；

5.1.10.外箱尺寸：W1060*D1600*H2100mm；

5.1.11.整机重量：约300kg

5.1.12.供电电源：1∮，220V，50Hz,6.6kW

5.2.内部短路试验系统主要技术参数：

5.2.01.试验载荷：100kg(常用80kg)；

5.2.02.荷重解析度：1/100,000；单位转换：kg,lb，N

5.2.03.荷重精度：显示精度：1N≤0.6%)

5.2.04.力值最大倍数：7段自动切换；

5.2.05.位移解析度：1/1000；

5.2.06.位移准确度：±0.01mm；

5.2.07.速度范围：0.01~20mm/s内可调，常用测试速度：0.1mm/s；

5.2.08.有效行程：100mm（不含夹持器）；

5.2.09.测试最大平面：200*200mm（可定制）；

5.2.10.电压采集范围：0~10V；

5.2.11.电压分辨率：1mV；

5.2.12.电压采集频率：100次/秒；

5.2.13.内短路工作台材质:不锈钢板，再加贴铁氟龙胶布，耐腐蚀；

5.2.14.强制内短路压头尺寸：两种尺寸

圆柱形电池测试压头为：10*10*16mm不锈钢+10*10*2mm丁腈橡胶

方形或棱形电池测试压头为：10*10*16mm不锈钢+10*10*2mm丁腈橡胶+6*6*2mm亚克力

5.2.15.压头数量：各5个；

5.2.16挤压动作：自上而下进行施压；　

5.2.17.施压步骤：以0.1mm/s的速度，使用标准加压工装，对单电池放置有小镍片的部位施加压力，同时利用电压采集系统监测电池输出端电压的变化（电压采集频率为100次/秒）当观测到有大于60mV的电压降时，或者当施加的压力达到要求（圆柱形电池800N,方/菱形电池600N/400N）时，即停止降低加压工装并保持30s,然后撤除压力；

六、温度控制系统说明:

1.触摸式智能可程序温度调节器:采用原装进口微电脑数字式温度控制器，多组PID控制机能，且以数据形式显示于屏幕上。

2.具有极宽的温度控制范围，可满足使用者的各种需要。

3.采用独特的平衡调温方式，可调节理想温度环境。具有稳定、平衡式加热能力可进行高精度、高稳定的温度控制。

4.品牌：韩国三元。

5.升温、降温之所有组件，完全由微电脑自动控制，系统个别完全独立；装备有智能控制器，因而使设定精度大大提高。

6.具程序修正、清除、预约启动、停电记忆等功能

七、出厂标准配置：

1.试验机主机：1台

2.标准挤压头：各5个

3.专用镍手指：5个

4.产品出厂合格证：1份

5.产品说明书：1份

6.产品保修卡：1份

八、设备使用条件：

1．环境温度：室温～45℃

2．环境湿度：20%～80±5%R.H

3．大气压：86kPa～106kPa

4．周围无强烈振动，无阳光直接照射或其它热源直接照射

5．安装基面为地面，地面要求整洁平坦

6.使用电源条件：AC220V电源，可靠接地
