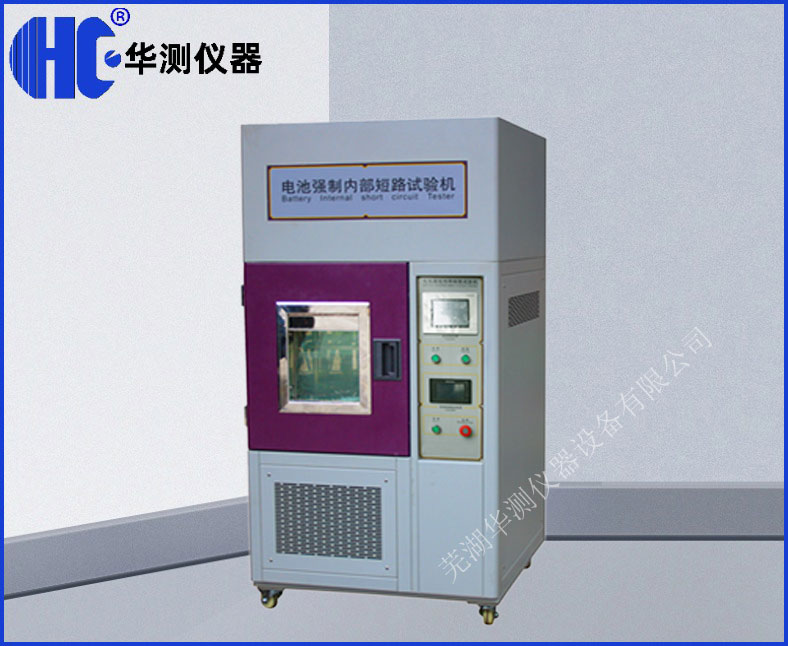

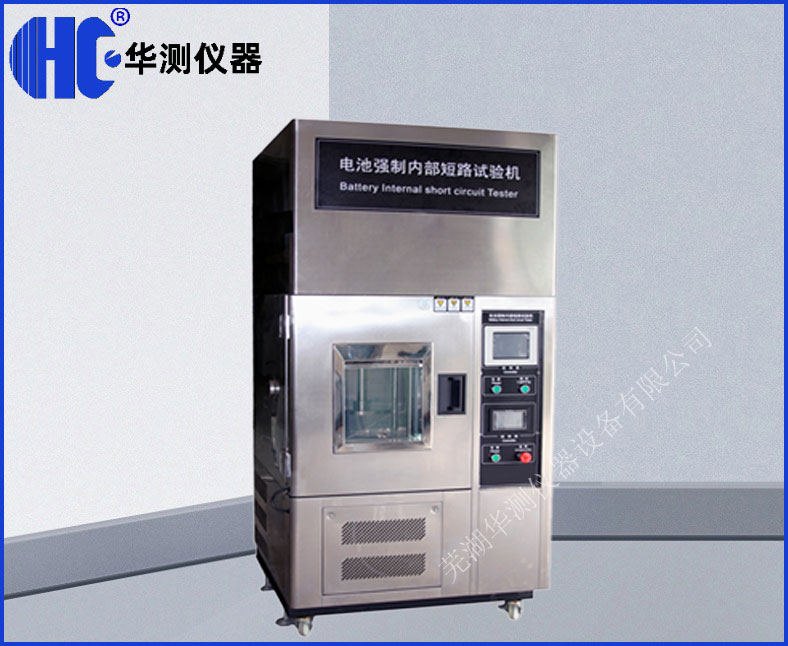

电池短路试验机

产品型号:HC-942

产品规格概要一、产品名称:电池短路试验机二、产品型号:HC-942三、产品概述:本产品依据日本工业标准JISC8714:2007,IEC62133-2013等最新电池测试标准设计,模拟电池在一定环境温度条件下进行强制内部短路测试,测试箱为SUS304#不锈钢材质,温度均匀性好,具有排风功能(即试验完成后排放测试废气)。控制系统为PLC触摸屏菜单式操作,采集数据频率可达100次/秒,同时通过PLC编

在线咨询 全国热线
0553-2209079
产品简介 / PRODUCT INTRODUCTION

产品简介

产品规格

概要

一、产品名称:电池短路试验机

二、产品型号:HC-942

三、产品概述:本产品依据日本工业标准JISC8714:2007,IEC62133-2013等最新电池测试标准设计,模拟电池在一定环境温度条件下进行强制内部短路测试,测试箱为SUS304#不锈钢材质,温度均匀性好,具有排风功能(即试验完成后排放测试废气)。控制系统为PLC触摸屏菜单式操作,采集数据频率可达100次/秒,同时通过PLC编程设定试验压力,压力保持时间,实测压力,电池电压,电池温度,压降速度等。

四、依据标准:

lGB/T18287-2013《蜂窝电话用锂离子电池总规范》

lUN38.3(2012)《关于危险货物运输的建议书-试验和标准手册》第三部分

lIEC62133-2012《含碱性或非酸性电解液的蓄电池及蓄电池组的安全要求》

lIEC62281:2004《锂原电池和蓄电池在运输中的安全要求》

lIEC60086:2007《原电池第4部分锂电池的安全要求》

五、设备主要特点

5.1.温控箱主要特点:

5.1.1.完美的造型设置:

箱体表面高级喷涂处理,高质感外观,并采用平面无反作用把手,操作容易,安全可靠。

5.1.2.明亮,视野宽广的钢化玻璃观察窗:

采用双层真空镀膜视窗和飞利浦节能荧光灯,无须雨刷除雾,保持清晰地观测效果,可随时观察试品的状况。

5.1.3.先进可靠的冷冻机控制系统:

原装进口法国泰康全封闭压缩机,进口环保冷媒,世界知名品牌的冷冻器件,原装进口PLC触摸屏制器,操作简单易学。

5.1.4.具有停电停止功能、停电冷起功能、停电热起功能。

5.1.5.具有故障报警、试验结束报警。

六、主要技术参数:

6.1.温控箱主要技术参数:

6.1.01.温度范围:0℃~100℃;

6.1.02.解析精度:±0.1℃;

6.1.03.温度波动度:±0.5℃;

6.1.04.温度均匀度:±1.5℃;

6.1.04.极限低温:0℃;

6.1.06.升温速率:平均3℃/min(从0℃升到100℃、非线性空载,平均升温);

6.1.07.降温速度:平均1℃/min(从100℃降到0℃、非线性空载,平均降温);

6.1.08.内箱尺寸:W400mm×H500mm×D400mm;

6.1.09.内箱材质:304不锈钢板,底部补强;

6.1.10.外箱尺寸:W1060×D1600×H2100mm;

6.1.11.整机重量:约300kg

6.1.12.供电电源:1∮,220V,50Hz,6.6kW

6.2.内部短路试验系统主要技术参数:

6.2.01.试验载荷:100kg(常用80kg);

6.2.02.荷重解析度:1/100,000;单位转换:kg,lb,N

6.2.03.荷重精度:显示精度:1N,(≤0.6%)

6.2.04.力值最大倍数:7段自动切换;

6.2.05.位移解析度:1/1000;

6.2.06.位移准确度:±0.01mm;

6.2.07.速度范围:0.01~20mm/s内可调,常用测试速度:0.1mm/s;

6.2.08.有效行程:100mm(不含夹持器);

6.2.09.测试最大平面:200×200mm(可定制);

6.2.10.电压采集范围:0~10V;

6.2.11.电压分辨率:1mV;

6.2.12.电压采集频率:100次/秒;

6.2.13.内短路工作台材质:不锈钢板,再加贴铁氟龙胶布,耐腐蚀;

6.2.14.强制内短路压头尺寸:两种尺寸

圆柱形电池测试压头为:10*10*16mm不锈钢+10*10*2mm丁腈橡胶

方形或棱形电池测试压头为:10*10*16mm不锈钢+10*10*2mm丁腈橡胶+6*6*2mm亚克力

6.2.15.压头数量:各5个;

6.2.16挤压动作:自上而下进行施压;

6.2.17.施压步骤:以0.1mm/s的速度,使用标准加压工装,对单电池放置有小镍片的部位施加压力,同时利用电压采集系统监测电池输出端电压的变化(电压采集频率为100次/秒)当观测到有大于60mV的电压降时,或者当施加的压力达到要求(圆柱形电池800N,方/菱形电池600N/400N)时,即停止降低加压工装并保持30s,然后撤除压力;

七、温度控制系统说明:

1.触摸式智能可程序温度调节器:采用原装进口微电脑数字式温度控制器,多组PID控制机能,且以数据形式显示于屏幕上。

2.具有极宽的温度控制范围,可满足使用者的各种需要。

3.采用独特的平衡调温方式,可调节理想温度环境。具有稳定、平衡式加热能力可进行高精度、高稳定的温度控制。

4.品牌:韩国三元。

5.升温、降温之所有组件,完全由微电脑自动控制,系统个别完全独立;装备有智能控制器,因而使设定精度大大提高。

6.具程序修正、清除、预约启动、停电记忆等功能

八、设备使用条件:

1.环境温度:室温~45℃

2.环境湿度:20%~80±5%R.H

3.大气压:86kPa~106kPa

4.周围无强烈振动,无阳光直接照射或其它热源直接照射

5.安装基面为地面,地面要求整洁平坦

6.使用电源条件:AC220V电源,可靠接地
