产品规格

一、产品名称：电池跌落试验机

二、产品型号：HC-938

三、试验目的：本机用于测试电池样品从不同高度，不同角度自由落体跌落在不同材质的跌落底板上，检测电池的安全性能。同时本机同样适用于行动电话，对讲机，电子词典，楼宇对讲机，CD/MD/MP3等小型消费类电机制品及零部件值自由落体试验。

试验说明：将样品规定的试验方法充满电后，按测试要求的跌落高度自由落体跌落于混凝土板上或木板上，跌落告诉可自由设定。

试验要求：

对圆柱型和纽扣型电池组两个端面各跌落一次，圆柱面跌落两次，共计进行四次跌落试验；

对方型电池组每个面各跌落一次，共进行六次试验；

对非用户更换型电池/电池组进行带设备的跌落试验，设备每面跌落一次。

试验评定结果：

电池样品应以不起火、不爆炸、不漏液为合格。

四、依据标准：

GB31241-2014　《便携式电子产品用锂离子电池和电池组安全要求》

GB/T18287-2013《蜂窝电话用锂离子电池总规范》

GB/T8897.4-2008《原电池第4部分锂电池的安全要求》

YD/T2344.1-2011《通信用磷酸铁锂电池组第1部分：集成式电池》

GB/T21966-2008《锂原电池和蓄电池在运输中的安全要求》

MT/T1051-2007《矿灯用锂离子蓄电池》

YD1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》

GB/T19521.11-2005《锂电池组危险货物危险特性检验安全规范》

YDB032-2009《通信用后备式锂离子电池组》

UL1642:2012《锂电池标准》

UL2054:2012《家用和商用蓄电池组》

UN38.3(2012)《关于危险货物运输的建议书-试验和标准手册》第三部分

IEC62133-2012《含碱性或非酸性电解液的蓄电池及蓄电池组的安全要求》

IEC62281:2004《锂原电池和蓄电池在运输中的安全要求》

IEC60086:2007《原电池第4部分锂电池的安全要求》

五、产品特点：

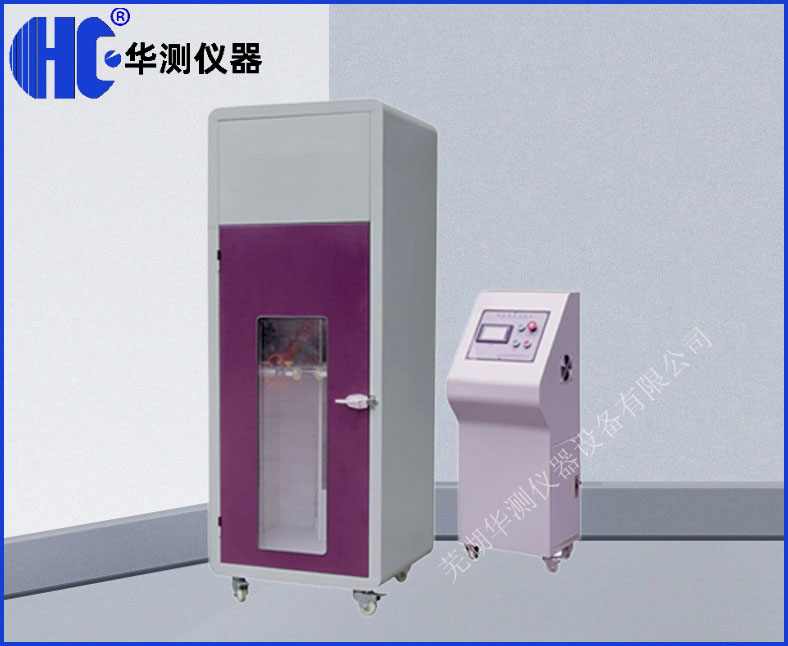

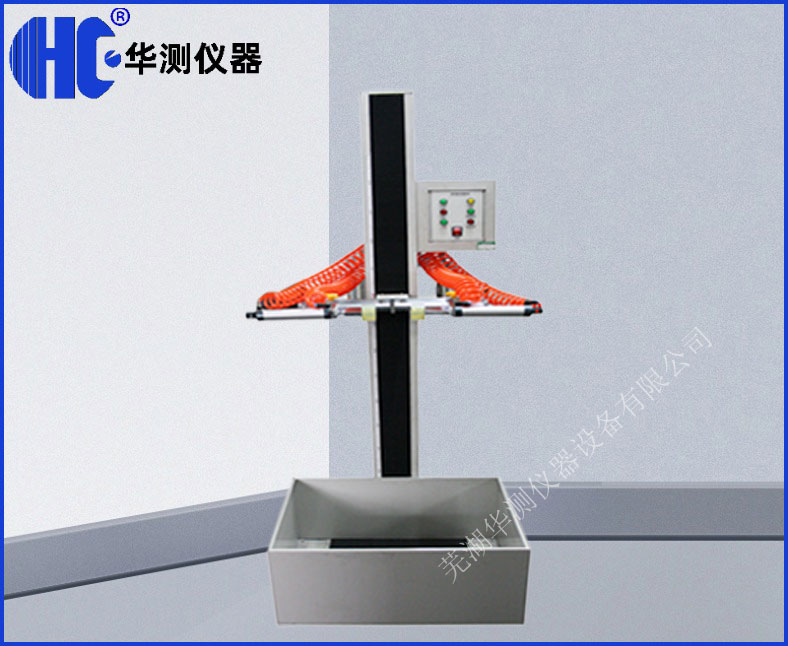

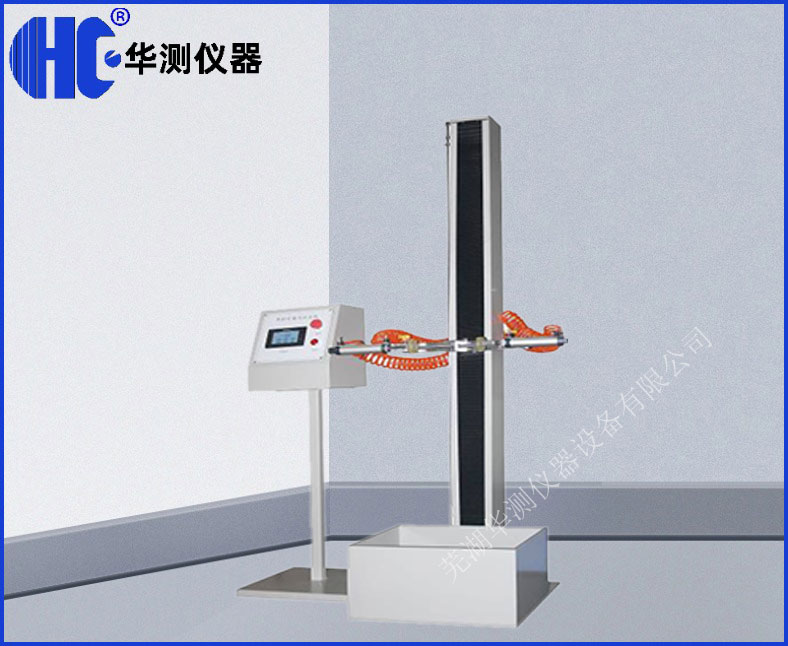

1、本机采用气动结构，将被测试件置于专用夹具（可调行程）夹牢，按下跌落键，气缸松开，试件将作自由落体试验。跌落高度可作上下调整，并附有高度标尺，可得知试件跌落高度。本机关键元件均为日本国原产性能可靠，多种跌落地板可供选用，可满足不同试验标准；

2、编码器调节测试高度，300~1500mm(智能自由调节)；

3、结构为箱式结构：箱体材质为冷轧板烤漆处理；

4、箱门：单开门，双层门，正面开钢化玻璃观察窗；

5、观察窗：钢化玻璃观察窗，方便观察试样；

6、照明装置：位于测试箱体顶部，便于观察试样；

7、排风扇：位于箱体后侧，排风导筒直径110mm,方便外接实验室大功率抽风机。

六、规格参数：

试件最大重量：3kg±100g

跌落高度：300~1500mm（可调）

高度分辨率示：0.1mm

高度显示精度：1mm

跌落高度显示：PLC，最小指示1mm；

控制方式：PLC人机界面，高度设置，跌落，上升等动作皆由PLC控制器上设置；

夹持方式：气压吸附式，任何部位均可跌落

升降方式：电动升降

跌落方式：自动落体

跌落地板介质：混泥土板、木板

设备本身跌落介质：钢板

跌落角度：多角度（菱、角、面）

使用气压：1MPa（客户自备气源）

底板尺寸：500*600*10mm

机台尺寸：600*700*1650mm

重量：100kg

电源：1∮，220V，3A

七、设备使用条件：

1．环境温度：室温～45℃

2．环境湿度：20%～80±5%R.H

3．大气压：86kPa～106kPa

4．周围无强烈振动，无阳光直接照射或其它热源直接照射

5．安装基面为地面，地面要求整洁平坦

6.使用电源条件：AC220V电源，可靠接地
