产品名称

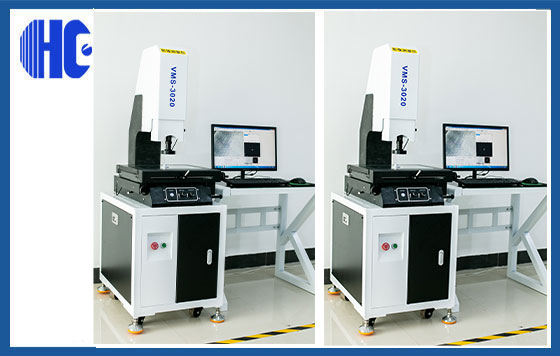

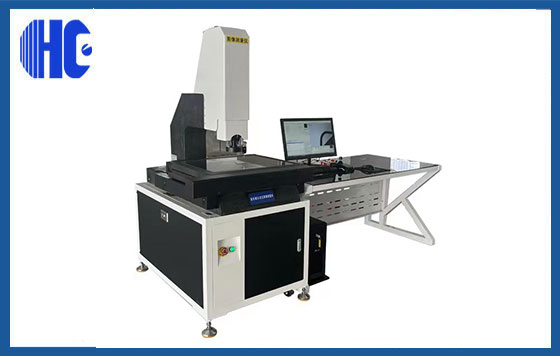

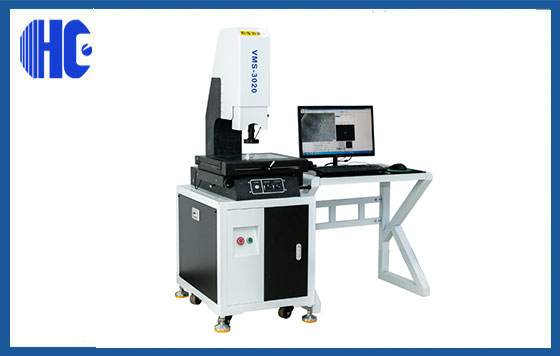

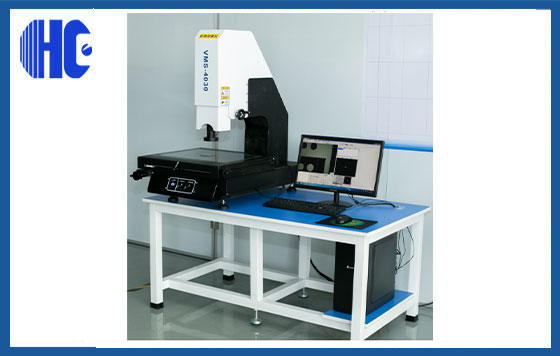

二次元自动测量仪
.技术规格 Technical Specifications
全自动三维影像测量仪专为平面和三维尺寸测量而设计，其最大行程达500×400mm，适用于PCB、LCD、钣金、航空航天等行业的大行程测量。它采用移动桥式结构，汇集了行业内最先进的设计理念，以最完善的设计和最严格的生产流程控制，确保机台的精度和稳定性。
² 基本参数
仪 器 型 号 | 全自动最小以3020起步 | CNC3020 | CNC4030 | CNC5040 | ||
工作台 | 大理石台尺寸(mm) | 460*360 | 560*460 | 700*550 | ||
玻璃台尺寸 | 360*260 | 460*360 | 550*450 | |||
运动行程(mm) | X:300mm Y:200mm | X:400mm Y:300mm | X:500mm Y:400mm | |||
调焦行程(mm) | (Z轴)150mm(可跟据客户要求定制） | (Z轴)150mm | (Z轴）200 | |||
示值误差 | X.Y≤(2+L/200)um, (L为被测长度单位:mm) | Z(4+L/150)um, | Z(4+L/200)um, | |||
照明系统 | 表面光源及透射光源均为LED，亮度可调。 | |||||
外形尺寸(mm)(长×宽×高) | 800*400*900 | 860*560*960 | 1070*820*1100 | |||
仪器重量（kg） | 220kg | 370kg | 410kg | |||
玻璃台承重 | 25kg | |||||
仪器电源 | 220V（AC） 50HZ | |||||
配置清单
序号 | 名称 | 分项名称 | 规格及主要技术参数 |
1 | 机械本体
| 主机 | 影像测量系统,三轴CNC控制
|
2 | 机械结构
| 三轴花岗岩主体结构，物理性能稳定
| |
3 | 光栅尺 | 闭合式光栅尺，分辨率0.5µm
| |
4 | 导轨 | FY-V平行精密滚珠交叉导轨
| |
5 | X/Y/Z轴驱动 | UWC直流松下精密伺服电机驱动 | |
6 | 光学系统
| 摄像机 | 海康威视千兆网彩色工业数字摄像机 |
7 | 镜头 | 桂光可变倍镜头 | |
8 | 放大倍率 | 光学放大倍率：0.7～4.5X 影像放大倍率：21～200X
| |
9 | 表面光 | 五环8区LED冷光源，256级亮度可调 | |
10 | 轮廓光 | LED冷光源，256级亮度可调 | |
11 | 软件系统 | INSPEC-CNC 软件 | CNC版 |
12 | 电控系统
| DEMO电控系统 | CNC版 |
13 | 操作手柄（选配）
| 影像测量仪专用手柄
| |
14 | 轴承配件 | 日本NSK高速轴承 | 日本NSK高速轴承 |
15 | 限位开关件 | 日本欧姆龙点限位开关 | 日本欧姆龙点限位开关 |
16 | 联轴器 | 日本米思米联轴器 | 日本米思米联轴器 |
17 | 附件
| 操作电脑 | 设备工业电脑 |
18 | 出厂合格证 | 经川禾校验合格 | |
19 | 保修说明书 |
