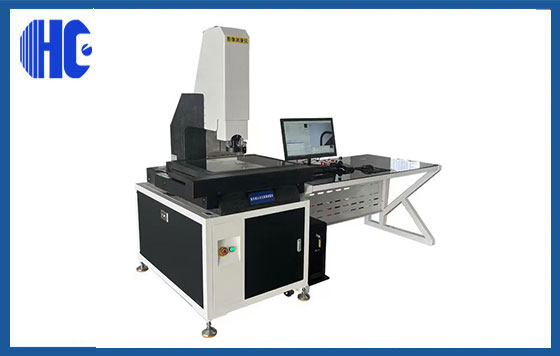

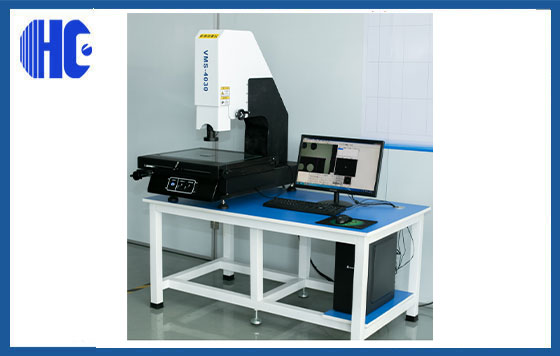

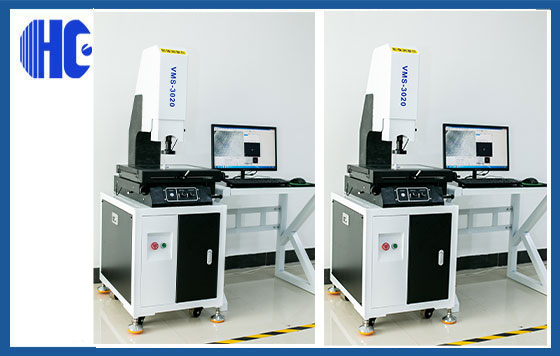

二次元影像测量仪
应用领域：
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等
测量对象：
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等
测量元素
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等
技术参数：
仪 器 型 号 | VMS-2010A | VMS-3020A | VMS-030A | VMS-5040A | |
工作台 | 大理石台尺寸(mm) | 356*256 | 456*356 | 556*456 | 700*550 |
玻璃台尺寸 | 250*150 | 350*250 | 450*350 | 550*450 | |
运动行程(mm) | X:200mm Y:100mm | X:300mm Y:200mm | X:400mm Y:300mm | X:500mm Y:400mm | |
调焦行程(mm) | (Z轴)150mm | (Z轴)150mm | (Z轴）200 | ||
示值误差 | X.Y≤(2+L/200)um, (L为被测长度单位:mm) | Z≤(4+L/150)um, | |||
照明系统 | 表面光源及透射光源均为LED，亮度可调。 | ||||
外形尺寸(mm)(长×宽×高) | 650*485*930 | 820*580*1100 | 970*720*1100 | 1070*820*1100 | |
仪器重量（kg） | 150kg | 225kg | 375kg | 400kg | |
玻璃台承重 | 30kg | ||||
仪器电源 | 220V（AC） 50HZ | ||||
产品优点：
机身硬件： | |
1 | 全采用大理石底座，立柱、工作台。稳定性好，结构刚性强,机器永不生锈 |
2 | X,Y独立运动,减少机械误差,保证X、Y水平运动精度； |
3 | 大理石工作台，平面度好，硬度好，不易划伤，经久耐用；使用寿命长 |
4 | 工作台X、Y向垂直度高，保证坐标测量精度达3+L/150 |
5 | Z轴升降采用平衡锤结构，保证Z轴升降平稳而且手感一致； |
6 | 单轴线性补偿精度达3+L/200，非线性补偿达2+L/250； |
软件： | |
1 | 软件有类似XCEL报表功能。测量数据可与EXCEL数据无缝连接 |
2 | 根据报表数据可以直接进行SPC数据分析，自动计算CA,CP,CPK,MAX,MIN,RANGE,AVG,STD等关键参数。（CNC款） |
3 | 自动输出公差并能以颜色、声音、标识报警，最特别的是可进行产品适时尺寸跟踪。（CNC款） |
4 | 在影像测量行业首次引入了亚像素测量功能，对测量者没有任何专业要求。相对同行产品，为使用者节省3/5至少的测量时间，极大的提升了测量效率。 |
5 | 可以测量各种复杂图形包括曲线。 |
