一、执行标准：
本仪器按设计符合UL1581、ASTM-D2436、CNS3556、CNS742、JIS7212、JISB7757试验标准要求。
二、使用条件
1、电源：三相380VAC50Hz
2、环境温度：5~35℃
3、环境湿度：≤85%R.H
三、性能指标
1、电源：AC380V
2、功率：6KW
3、温度范围：常温+25℃~300℃
4、控制精度：±0.5℃
5、解析精度：0.1℃
6、分布误差：±2.5℃
7、升温时间：自常温至300℃，约60分钟。
8、机器结构与材质：
8.1、内箱尺寸：45cm（深）×50cm（宽）×50cm（高）。
8.2、外箱尺寸约：1040mm（长）×650mm（宽）×1275mm（高）
8.3、内箱材质：SUS#304不锈钢，外箱：烤漆。
8.4、保温材质：高密度岩棉。
8.5、加热器：螺管式加热器一套：AC380V6KW
8.6、附属设备
8.6.1、熔丝保险开关
8.6.2、超载保护
8.6.3、各种动作之指示灯
8.6.4、回转盘及回转马达一组。（回转盘可拆式、转速8~10rpm）
8.6.5、空气换气量测定装置一套。（依JISK7212从消耗电力来测定老化炉
之空气交换率，附数位瓦特表及数位TIMER）
8.6.6、换气量大小调整装置一套。换气量为3次~200次/小时在RT~250
℃内可调（在80度时测定）。
8.6.7、广角投射照明设备。
8.6.8、配计时器一套：使用于老化计时以及换气量测定计时。
8.6.9、多层真空玻璃视窗。
8.6.10、试验室放物架2个。
8.6.11、台湾TAIK原产瓦特小时表一只。
9、送风循环系统：
9.1、采用多翼离心式循环风扇：送风机一台：1&380V370W
9.2、换气量可达8~200次/hr在RT~250℃可任意改变设定。
10、电路控制系统：
10.1、温度控制器采用微电脑电子式设定及数位显示（台湾产）
10.2、本系统采用PROPORTIONAL+INTERGRAL+DIFFERENTIAL+SCR之控
制（即比例、积分、微分+SCR），可提高控制元件界面使用之寿命与稳定性。
10.3、具有PID自动演算功能，无须人工设定。
10.4、采用高精度细丝感测器。
10.5、继电器为日本OMRON品牌
10.6、计时器为日本OMRON品牌
10.7、出厂均按48小时整机运行老化试验

10.8、具有缺相保护跟超温报警

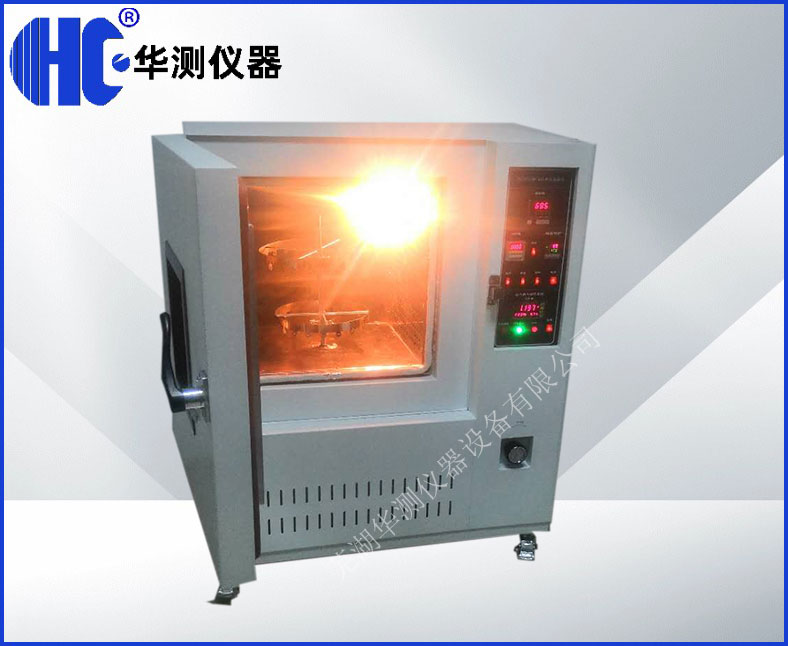

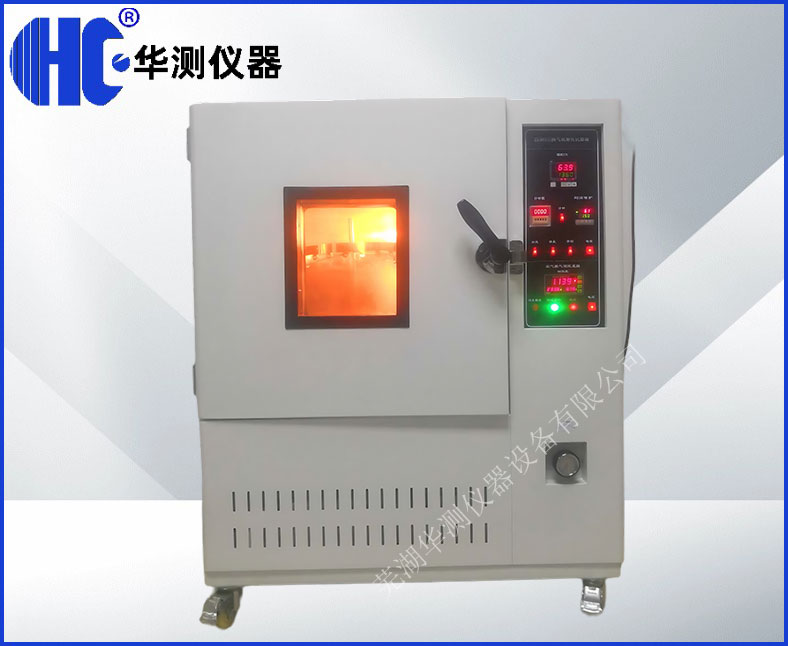

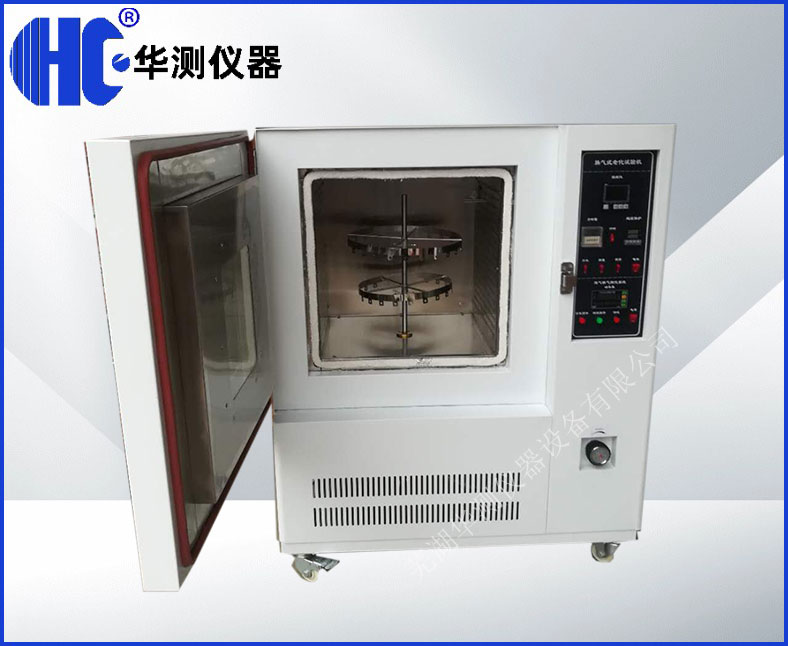

贰、换气式老化试验箱面板及外形说明

、空气交换率测定方法
此方法依据JISK7212,从消耗电力来测定老化炉之空气交换率。
测定装置：图中以空气交换表测定消耗电量而求得空气交换率。
测定：
1、关上老化炉之门及进气孔。
2、送上电源使槽内周围温度加热至80°±2°并安定之。
3、温度稳定后至少经过30min之后（最好约60min）然后启动开关，注意
老化炉本身之热分布未达安定前不得测定。
4、将空气换气测定系统之“计时器"设定于30min。
5、先将“空气交换计算电源开关"打开，再按“空气交换计算起动开关"。
6、将“数字瓦特小时计"复归于0，开始运转自动开始测定。
7、以上之操作，经过30min，其消耗电量将显示于瓦特表上，将此值乘上
两倍，套进老化炉无换气计算之Y值。
8、打开换气孔使其换气，至少亦经过30min以上与上述一样。
9、将“数字瓦特小时计"复归于“0"再按“空气交换计算起动开关"，经
过30分钟其所消耗电量亦将显示于“数字瓦特小时计"上然后再将此值以
两倍，此为有关换气中计算公式之X值。由Y及X值，求得换气数N值。
10、若所求之N值并非希望之值，则调整进气孔旋钮，再以其X值修正计
算N值。
N=3590（X-Y）/（VxDx△T）
N:相当于1小时之空气交换次数。
X:换气中之消耗电量W
Y:无换气中之消耗电量W
V:老化炉内部全部容积（L)
D:老化炉周围空气之密度（g/L，参照附录A)
△T:老化炉内外之温度差。
