>>产品简介

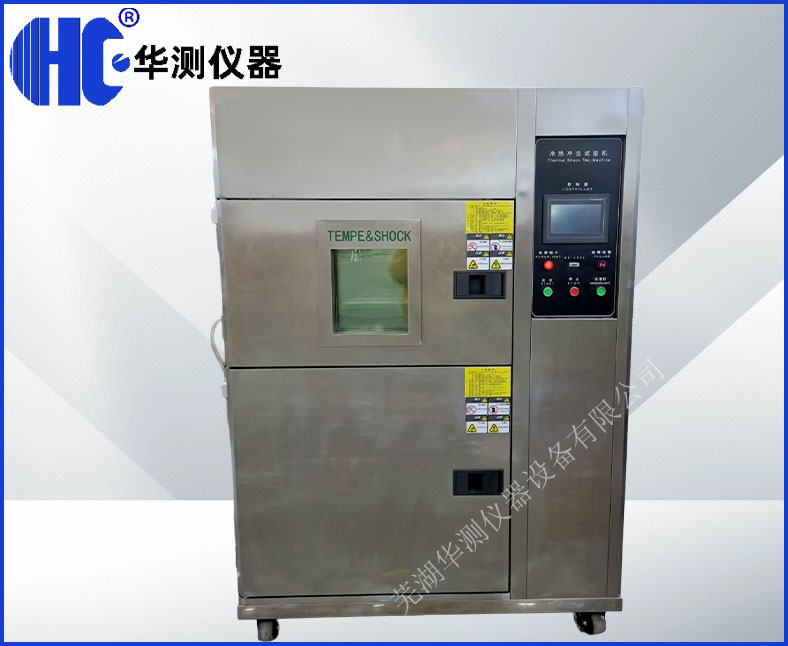

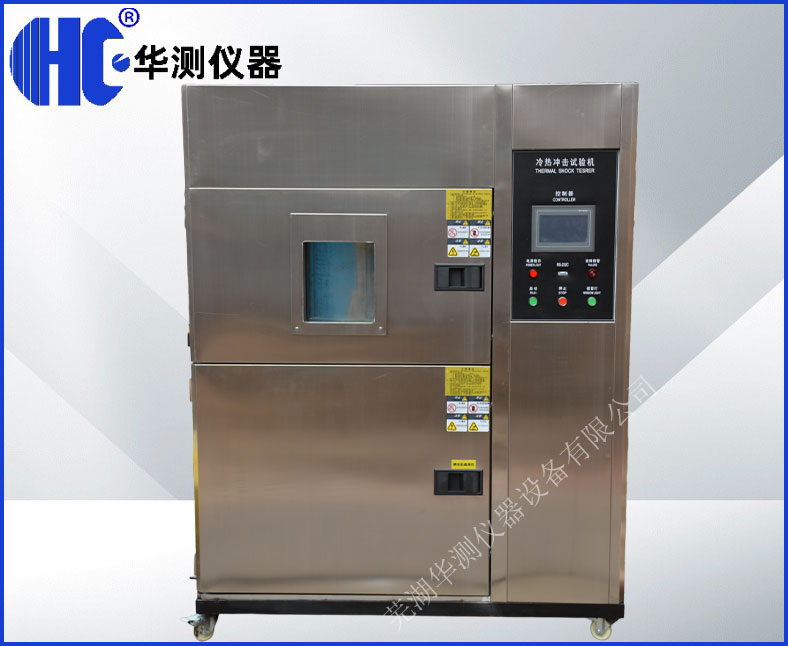

冷热冲击试验机

本机能模拟高温与低温之间的瞬间变化环境。从而判断产品的可靠性及稳定性能等参数是否合格。将提供给您预测和改进产品的质量和可靠性依据。用于检测电子、汽车、橡胶、塑胶、航天科技、军品科技及高级通信器材等产品在反复冷热变化下的抵抗能力。

>>可扩充设备

1.温度记录器

2.Ln2快速降温控制系统

3.RS-232通信接口装置，可与个人计算机同时进行局域网络联机监控及记录。

>>技术参数

1.内箱尺寸：36×35×40(可按客户要求定制)

2.外箱尺寸：151×182×142

3.试验方式：气动风门切换2温室或3温室方式

4.高温室预热温度范围：+60~+200℃

5.升温速率：+60→+200℃约20分钟

6.低温室预冷温度范围：-78→0℃

7.降温速率：+20→-75℃ 约70分钟

8.试验室温度偏差：±2℃

9.温度范围：A:-40℃~+150℃，B:-55℃~150℃，C:-65℃~+150℃

10.温度恢复时间：5分钟以内

11.试样搁架承载能力：30Kg

12.试样重量：5 Kg

13.材质：外壳防锈处理冷轧钢板(喷塑)或不锈钢板(SUS304);内体为不锈钢板(SUS304) ，绝热材料为聚氨酯泡沫和玻璃纤维

>>箱体结构

冷热冲击试验机结构原理图

1、高温室

①加热器：镍铬合金电加热器

②风机：高温、环境温度曝露时共用离心风机，预热用轴流风机

2、低温室

①加热器、冷却器：镍铬合金电加热、翅片式冷却器、蓄冷器

②风机：离心风机

3、驱动装置

①气动气缸：高温、环境温度、低温曝露时的各个风门驱动用

②空气压缩机：提供驱动气动风门的压缩空气(选件)

4、制冷机组

①制冷方式：机械压缩二元复迭制冷

②制冷压缩机：半封闭活塞式

③制冷剂：23/R404 环保型

④冷凝器：不锈钢钎焊板式换热器

5、控制器

①操作界面：6" 彩色液晶显示触摸屏，中文菜单提示

②程序记忆容量：100 组用户程序(可自行编制，修改)

③设定指标范围：时间：1分钟~99小时59分钟，循环：1~999循环

④分辨率：温度： 0.01 ℃，时间： 1 分钟

⑤输入：T型热电偶

⑥控制方法：PID控制

⑦附属功能：定时器、超温保护、传感器上下风选择、停电保护、报警记录、试验曲线记录、试验暂停、程序运行时间显示

⑧电源：AC380±10%V 50±0.5Hz，三相四线+保护地线
