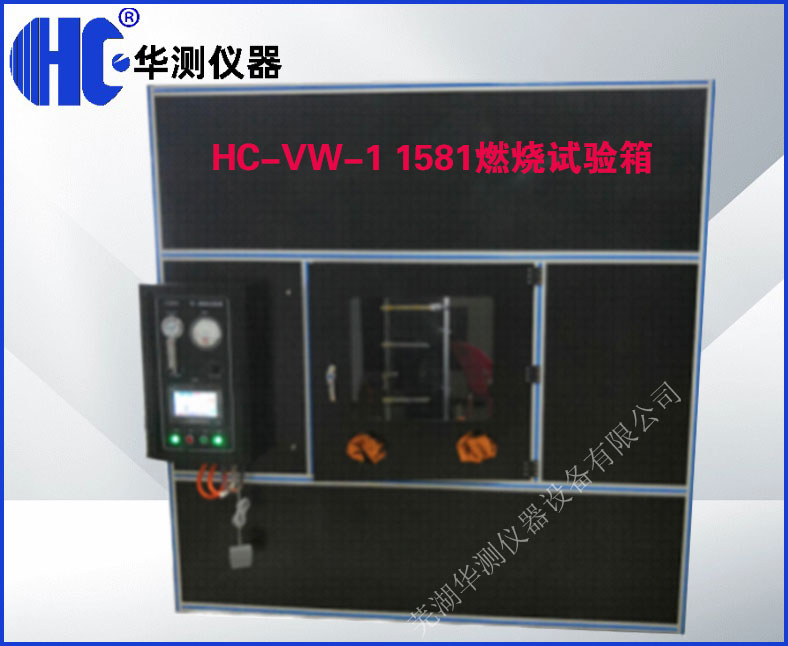

此大型燃烧试验柜是严格按照UL1581 sect 1080.1~1080.14标准生产，完全符合VW-1（Vertical-specimen）Flume Test燃烧试验标准。经济适用并大量被电线电缆行业广为使用。参数详细如下：

整个试验在一个体积为4.32立方米密封的实验室进行。试验方法：调节好火焰高度，将火焰顶端置于试件下，燃烧15秒，熄灭15秒，重复5次后检验试件被焚情形，可设定燃烧，熄灭时间及重复次数，并可自动操作。适用于UL1581、UL758、UL13、UL444、UL1655之VW-1以及CSA之FT-1、FT-2。

一、用途与组成

1、本设备适用于在规定火源直接燃烧下测定电线的不延燃性能。

2、该设备由大型燃烧室、控制部分、燃烧喷嘴、电磁阀、高压点火器、电线试样夹具、煤气管、气体源、内外火焰调节装置、信号控制线组成。本机整个过程都采用全自动，如：电子点火、停燃时间、燃烧时间、燃烧次数都可自动完成。延燃时间踩一下脚踏开关即可。

其中燃烧室，采用铝合金框架，A3烤漆外壳、门为可视钢化玻璃。

3、控制部分

⑴燃烧次数：是用于预置燃烧次数，“复位(Reset)”键用于暂停（燃烧时间、停止时间、延燃时间暂停）点击一下触摸屏内的复位键即可。数据清零（点击一下清除屏幕上的燃烧时间、停止时间、延燃时间清零）

⑵燃烧时间：可根据需要设定工作时间，单位为S(秒)、如设置00S0为0.1秒，15S0为15秒，停止时间的设置同燃烧时间设置。

⑶延燃时间：样品测试线的蔓延时间。

(4）电源开关：是控制箱整体电源开关。

(5）排气：控制顶部排气和两侧风门开关。

(6）点火：控制本生灯自动点火。

(7）气源：控制本生灯气体的阀门。

(8）照明：控制机箱内的照明情况。

二、设备的技术性能

整套设备性能参数

1．电源：220V

2．功率：500W

3．含垂直、水平试验装置

4．依照UL1581、SEC、1080、UL758标准设计

三、燃烧室

1．有效空间：1.8m(长)*1.3m(宽)*1.8m(高)

2．外形尺寸约：2.0m(长)*1.4 m(宽)*2.1m(高)

3．材质： 外部：铝合金外框A3烤漆面板  内部：静电烤黑色漆

4．观察窗：

    1）大观察窗一个，周围用SUS304不锈钢包

   2）观察视窗为钢化玻璃

   3）尺寸：500mm（高）*500mm（宽）

5．操作窗口：2个

      1）内空尺寸：ф150mm ，

      2）密封为长臂皮手套，长度为：600mm

      3）外围： 3.0mm不锈钢包边经加工成圆形状

      4）总外围尺寸：ф220mm

6．排风系统：

      1）离心排气扇一个

      2）密封推拉板为2.0mm为不锈钢

      3）两边设有滑动槽

       4）遥控操作装置一组：采用气缸控制

7．进风口：2个

      1）尺寸：300*195mm

      2）密封推拉板为2.0mm不锈钢板

     3）两边设有滑动槽

     4）密封推拉板为嵌入式安装，使密封性能好。

8．底部固定架：

      1）尺寸：2m(长)*1.2m(宽)*40mm(高)

      2）采用40mm*40mm铝型材。

     3）脚滑轮：4个带锁滑轮，4个脚杯固定位置。

9．照明设备：采用LED圆形灯一个

四．控制部分：

1．施焰时间设定：0-99.9秒任意设定

2．停止设定：0-99.9秒任意设定

3．燃烧计数：0-999次任意设定

4．具有全自动、燃烧、停燃、计数功能

5．流量计一个：0.1~1L/min

6．具有自动点火功能

7．点火为高压打火方式

8．试验部分与控制连接，采用航空插头，接触非常紧密

五．试验部分

1．喷嘴：角度为20度

2．内焰调节手动

3．外焰调节手动

4．内焰接触点标示尺1个

5．纸旗标示尺1个

6．试验长度尺1把

7．火焰量测器1个

8．试验固定架：材质：钢板经细加工后烤漆，为纯黑色

9．试验盒为SUS304不锈钢经细加工而成

10．试验架底部：

      1）2.0mm钢板两块

      2）尺寸：500mm（长）*500mm（宽）

     3）颜色：为静电烤黑色漆

11．垂直和水平试验一体设计

12．试验盒气缸自动控制

六、气源控制：

1．燃气：自备，建议用甲烷

2．高精度流量计：1个（美国，德威尔品牌）

3．本生灯：（美国汉堡进口品牌5025）

七、注意事项

1、试验前，先接好液化石油罐胶管用调压阀，然后将信号控制线连接起来，接通控制箱的电源开关，检查连接正确无误，应注意有无漏气。如无漏气，方可将电源开关打到开的位置上。打开气瓶总阀，旋开调压阀开关，乙炔减压阀的高压表指示的压力应在0.01~0.02Mpa(此为出气的工作压力)，如超过0.02Mpa会有危险，可能会有漏气现象。压缩空气气体调成2公斤、

2、试验结束后应关掉电源开关和气瓶总阀，确认无燃烧物冒火，才可离开现场。
