产品规格

概要

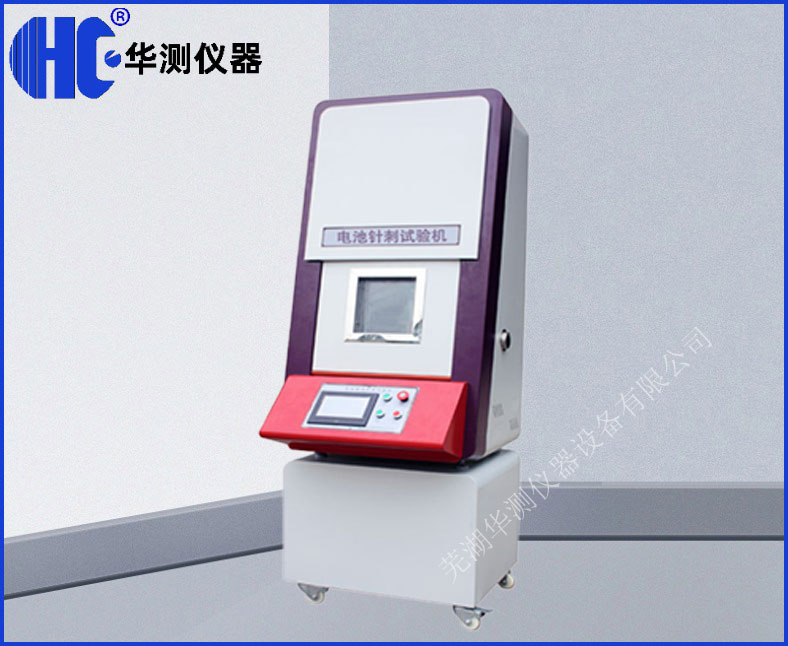

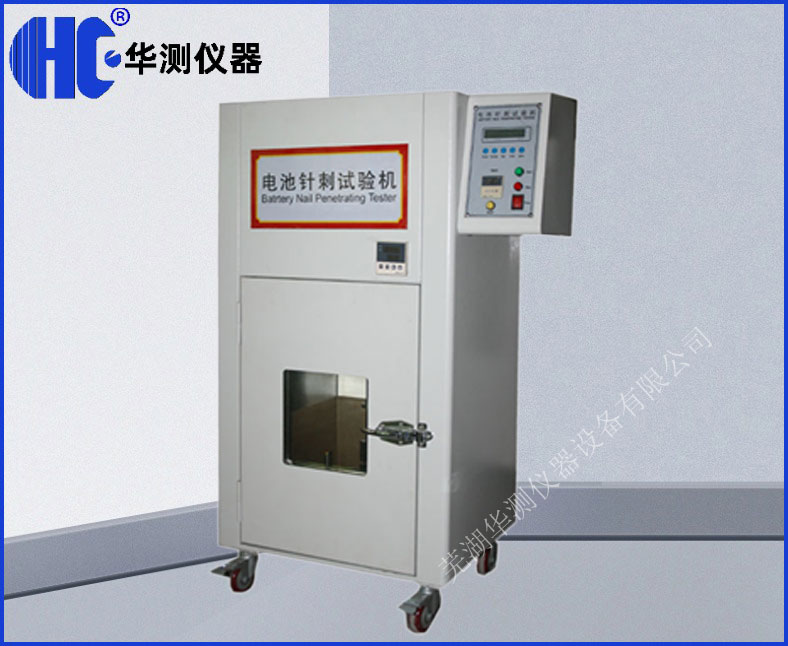

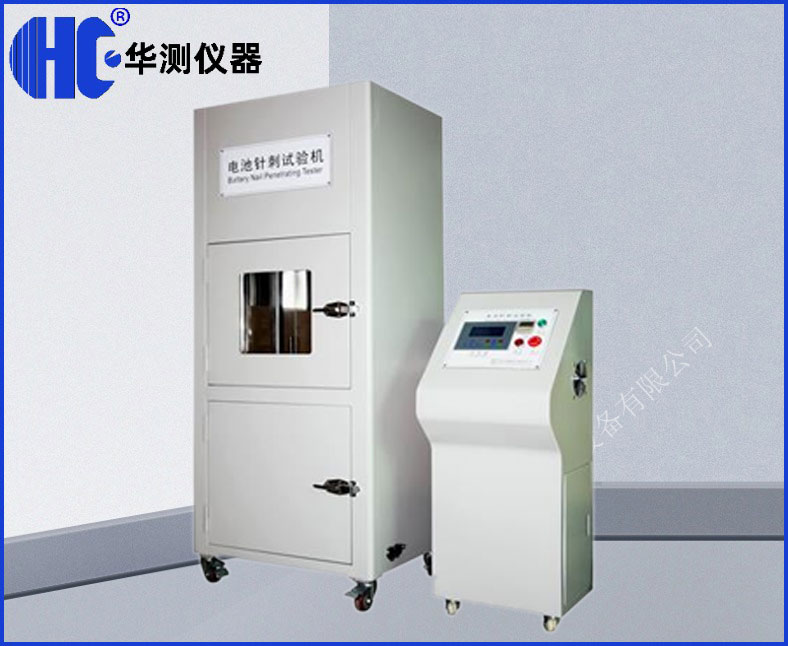

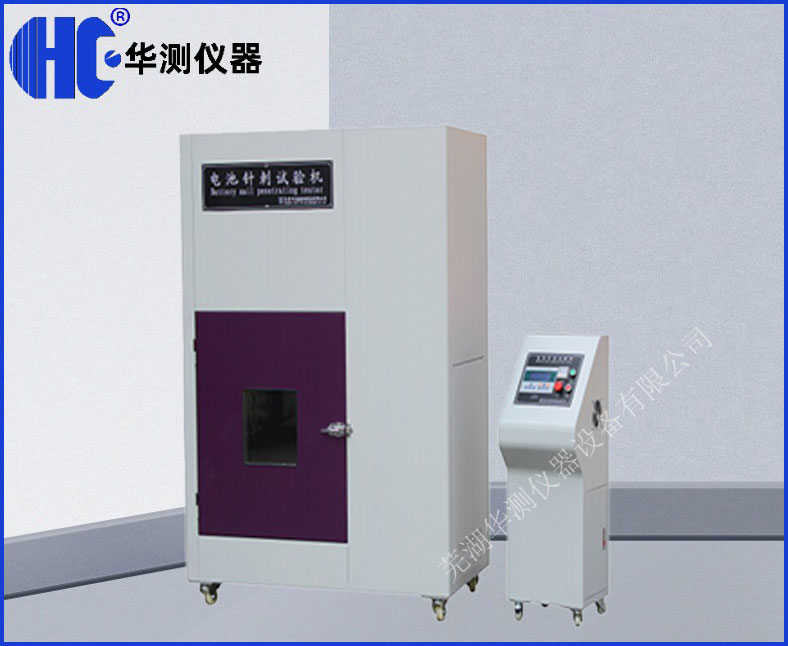

一、产品名称：电池针刺试验机

二、产品型号：HC-965

三、产品概述:本机适用模拟各类锂电池蓄电池在运输，使用，存储及处理家庭废物时，电池遭受针刺后电池内部短路后的安全性能。电池以不爆炸不起火，电池的外表面温度不应高于150℃为合格。

四、满足标准：

MT/T1051-2007《矿灯用锂离子蓄电池》

GB3836.4-2010《爆炸性环境第4部分:由本质安全型“i”保护的设备》

GB/T8897.4-2008《原电池第4部分锂电池的安全要求》

YD/T2344.1-2011《通信用磷酸铁锂电池组第1部分：集成式电池》

GB/T21966-2008《锂原电池和蓄电池在运输中的安全要求》

YD1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》

GB/T19521.11-2005《锂电池组危险货物危险特性检验安全规范》

YDB032-2009《通信用后备式锂离子电池组》

五、产品特点

控制系统特点：用户能够通过：

1、触摸屏显示调节试验力量值；

2、可设定在挤压力量值达到设定力量的施加时间，及时实现挤压板的迅速撤移

液压系统

1采用国产优质油泵；

2使用电源：380V，50Hz，10A4kW；

3油缸行程：200mm；

4辅助件：减压调速阀，电磁换向阀，过滤器，溢流阀等。

支持测控系统

1机架材料：镀铬高性能高碳钢；

2试验机架行程：200mm；

3保护传感器：限位磁性开关；

箱体结构

1箱体材料：内箱不锈钢板材质，外箱冷轧钢板烤漆；

2观察窗：矩形夹胶钢化玻璃观察窗；

3排风机：Ф110mm，30W，并预留排风管接口；

安全保护措施

1安全可靠的接地保护

2行程限位保护

3过流保护

4过载保护

六、设备规格参数：

传动方式：液压驱动

针刺方向：垂直于极板方向，1个样品只做一次针刺试验

最大压力范围：20kN

压力显示精度：0.1N，传感器分辨率：1/10,000；

单位转换：kg,N,lb

数据采样频率：100次/秒

压缩空间：300*300*200mm（W*D*H）

机台针刺行程：200mm

延时功能：0-9999(H/M/S可任意设定及调整测试时间)

钨钢针规格：ф2mm，ф3mm，ф4mm，ф5mm，ф6mm，ф7mm，ф8mm的耐高温钨钢针，长度100mm各1支

针刺速度：以10-40mm/s的速度，从垂直于蓄电池极板的方向贯穿（钢针停留在蓄电池中）

夹持方式：手动夹持

温度采集系统：

温度测试范围：-10℃~400℃，温度精度：±0.5℃；

温度采集通道：2通道

模拟量输入类型：K型热电偶

七、设备使用条件：

1．环境温度：室温～45℃

2．环境湿度：20%～80±5%R.H

3．大气压：86kPa～106kPa

4．周围无强烈振动，无阳光直接照射或其它热源直接照射

5．安装基面为地面，地面要求整洁平坦

6.使用电源条件：AC380V电源，三相四线制，可靠接地
