产品规格

概要

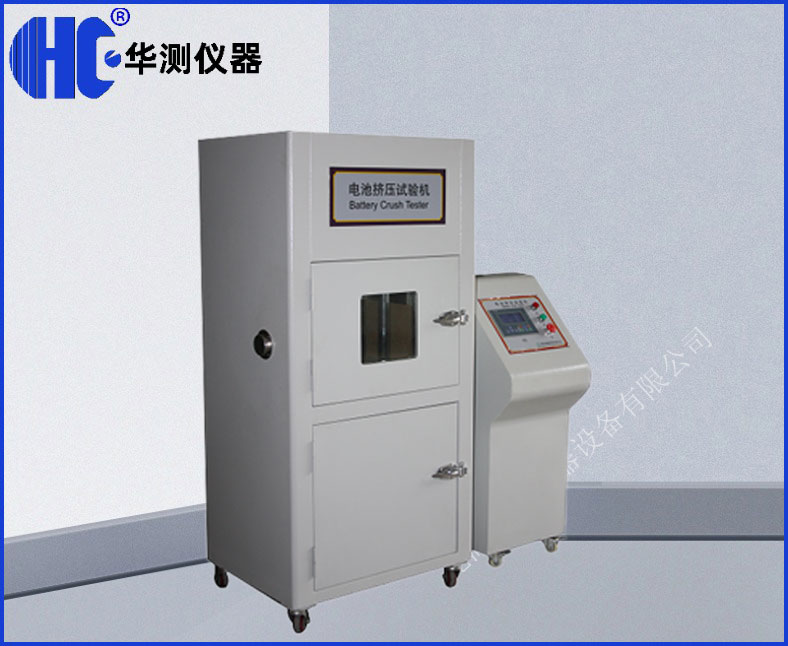

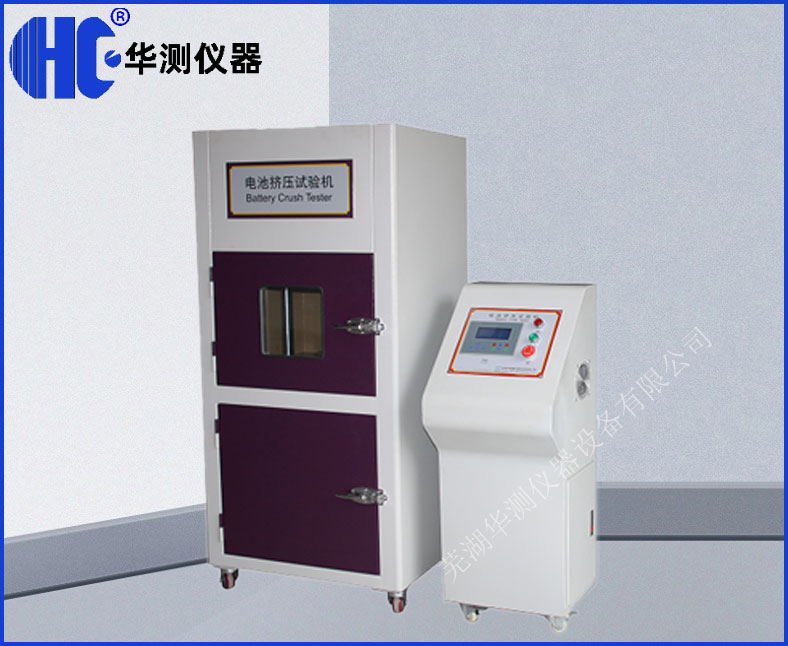

产品名称：电池挤压试验机

产品型号：HC-950

产品说明：本机适用于各类电池模拟在处理家庭废物时，电池遭受挤压（如压实垃圾）的情形。电池不应引起着火或者爆炸。

GB31241试验方法说明：被试电池置于两个平面挤压板间被挤压，通过台钳或活塞直径为32mm液压臂施加约13kN±0.2kN的挤压力，挤压持续至实际压力达到13kN±0.2kN,一旦达到最大压力，设备自动泄压，完成挤压。被测电池以不爆炸，不起火为合格。

1.对于圆柱形电池，挤压电池的纵轴应与挤压装置的两平板平行，

2.对于方形和软包电池，只对电池的宽面进行挤压

3.对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压。

1个样品只做一次挤压试验。

IEC62133、UN38.3等其他标准试验方法说明：被试电池在两个平面被挤压，通过液压施加13kN的挤压力，挤压力持续上升，一旦测试结果最短时间满足以下条件中的任意一项，则挤压结束：

1.挤压力达到13kN；

2.或电池的电压下降至少100mV(或1/3)；

3.电池变形量达到原电池尺寸的50%以上（或1/10）

规格参数：

l传动方式：伺服电机驱动

l挤压方向:

对于圆柱形电池，挤压电池的纵轴应与挤压装置的两平板平行，

对于方形和软包电池，只对电池的宽面进行挤压

对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压。

l1个样品只做一次挤压试验。

l电池挤压头（板）：标准方形挤压板，易装卸更换（尺寸为20*20cm）

l挤压程度：测试过程中只要满足以下条件中的任意一项（以最先达到为准），设备即可卸压，完成挤压测试。

挤压力达到13kN；

或电池的电压下降至少100mV(或1/3)；

电池变形量达到原电池尺寸的50%以上（或1/10）

l最大压力范围：1kN~20kN（常用13kN)

l压力显示精度：0.01N，传感器分辨率：1/100,000；

l力量显示：高精度压力传感并通过PLC显示

l控制方式：PLC自动控制模式

l单位转换：kg,N,lb

l位移分解度：0.05mm

l数据采样频率：100次/秒

l压缩空间：300*300*300mm（宽*高*深）

l机台挤压行程：200mm

l延时功能：0-9999　(H/M/S可任意设定及调整测试时间)

l机台重量：约300kg

l机台尺寸：800*800*1830mm(宽*高*深)

l使用电源：AC380V，50~60HZ，10A

l设备功率：3.8kW

控制系统特点：

1.该控制系统由华测独立开发，PLC编程控制；

2.完整显示测试压力值，方便了解每个试验进程；

3.高精度压力传感器，实现闭合回路自动化控制；

支持测控系统

1.机架材料：镀铬高性能高碳钢；

2.试验机架行程：200mm；

3.保护传感器：限位磁性开关；

4.运行方式：恒定运行。

箱体结构

1.箱体材料：内箱不锈钢板材质，外箱冷轧钢板烤漆；

2.观察窗：矩形夹胶钢化玻璃观察窗；

3.排风机：Ф120mm30W，并预留排风管接口；

安全保护措施

1.过压保护：传感器已内设压力范围，有效阻止挤压力过大而破坏传感器及驱动电机；

2.欠相及逆相保护开关；

3.行程限位保护

4.线路保险丝过流保护

5.过载保护

设备使用条件

1．环境温度：室温～45℃

2．环境湿度：20%～80±5%R.H

3．大气压：86kPa～106kPa

4．周围无强烈振动，无阳光直接照射或其它热源直接照射

5．安装基面为地面，地面要求整洁平坦

6.使用电源条件：AC220V电源，可靠接地
